図面を見ながら、三角スケールと電卓で長さと面積を拾う。その数量を内訳書の Excel に1行ずつ打ち込む。この作業に時間を取られていませんか。
この記事では、無料ツール「図面拾い出しツール」の使い方を紹介します。図面のPDF・DXFから長さ・面積・個数を測り、拾い出し表（Excel）と内訳書の下書きを作れます。図面と内訳書はブラウザの中だけで処理し、サーバへ送りません。
無料・登録不要・インストール不要。図面と内訳書はサーバへ送らずに処理します
図面拾い出しツールを開く図面拾い出しツールでできること
結論から言うと、「図面から測る」「表にする」「内訳書に入れる」の3段階を1ページでできます。
| 段階 | できること | 出力 |
|---|---|---|
| 図面から測る | 長さ・面積と周長・個数・線の太さ別の延長・斜線ハッチの面積 | 画面の計測一覧 |
| 表にする | 計測を1行ずつ、根拠の列つきで並べる | 拾い出し表（Excel・CSV） |
| 内訳書に入れる | 内訳書（xlsx）の数量欄を、ルールと計測で埋める | 数量の下書きを入れた別のExcel |
開ける図面は、CADから出力したPDF（複数ページ可）とDXFです。ページを開いて「見本の図面で試す」を押すと、架空のアパートの図面（平面図と立面図）が開きます。まずは見本で、どんな結果になるかを確かめられます。
図面から長さ・面積・個数を拾い出す
結論として、図面を開いて道具を選び、図面上の点をクリックしていくだけです。縮尺は図面の文字から推定します。
ステップ1：図面を開いて縮尺を確かめる
「図面を開く（PDF・DXF）」を押して図面を選びます。縮尺は「1/100」「S=1/100」などの文字から推定し、画面の上に「確かめてください」と出ます。
縮尺は、寸法の分かる2点で合わせ直すのが確実です。「2点で縮尺」を選び、寸法の端と端を押して実寸を入れます。見本では、外形の下辺（18,200mm）で合わせると「2点で合わせ済み（1mm＝実寸100.000mm）」に変わりました。ステップ2：道具を選んで測る
左の道具から選びます。端点に吸い付くので、線の角を正確に押せます。
- 長さ（クリック）：押した点を順につないだ長さ。
- 面積・周長：囲んだ範囲の面積と周りの長さ。
- 個数：記号（円）を1つ押すと、同じ大きさの円を図面全体で数える。
- 線の長さ（種類別）：線の太さ（DXFはレイヤー）ごとに、図面全体の延長を出す。
- ハッチの面積：囲んだ範囲の斜線を塗りつぶして面積を出す。

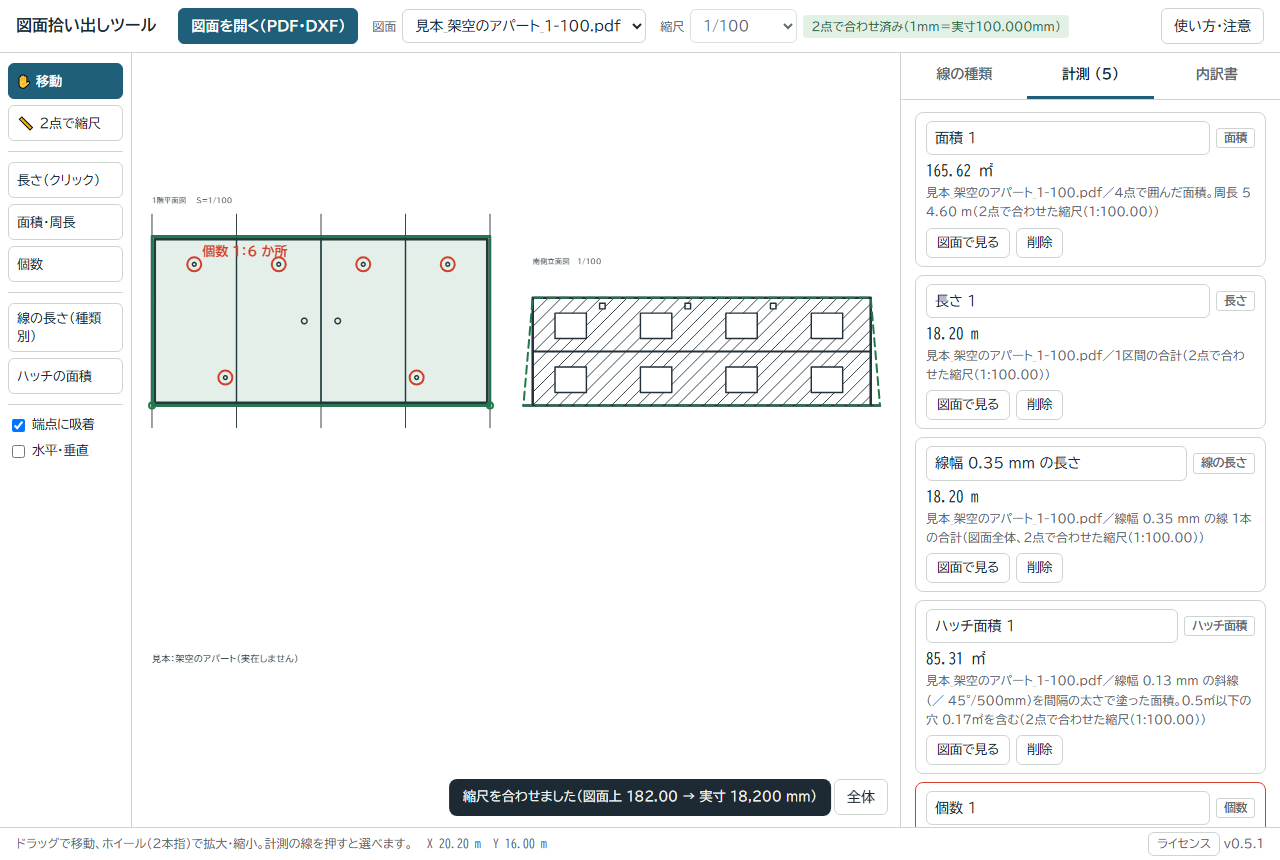

2026年10月20日に、見本の図面で試しました。結果は次のとおりです。
| 計測 | 結果 | 見本の正解 |
|---|---|---|
| 面積（平面の外形4隅） | 165.62㎡（周長 54.60m） | 165.62㎡ |
| 長さ（外形の下辺） | 18.20m | 18.20m |
| 線の長さ（線幅0.35mm＝水切り） | 18.20m | 18.20m |
| 個数（同じ大きさの円） | 6か所 | 6か所 |

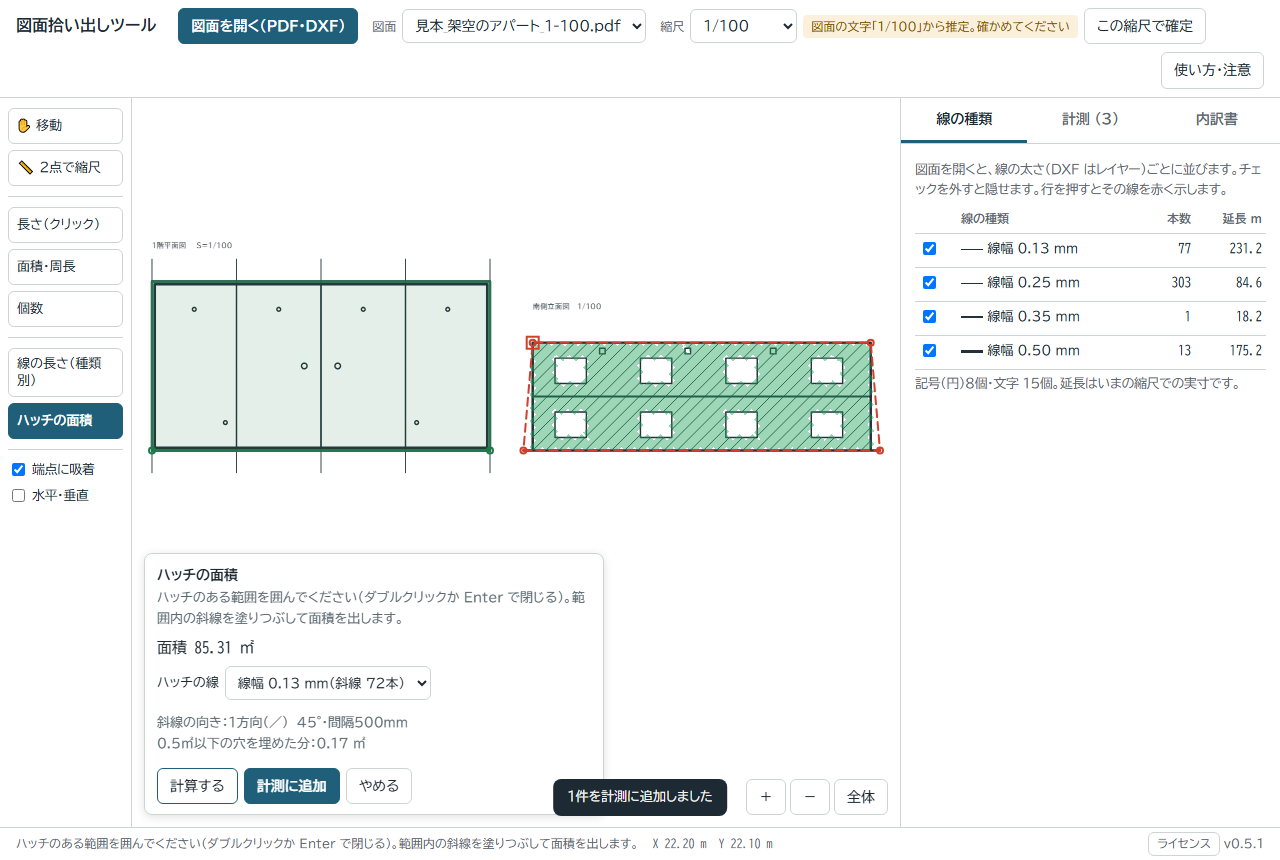

| ハッチの面積（立面の壁） | 85.31㎡ | 87.04㎡（約2%少ない） |
ハッチの面積は、斜線を線の間隔の太さで塗って数えるので、端で少しずれます。数量に使う前に、ほかの方法でも確かめてください。
ハッチの面積は開口の扱いも見る
ハッチの面積では、0.5㎡以下の穴（換気口など）を埋めて数えます。積算基準の「開口部の不控除」に合わせた扱いです。見本では、埋めた穴の分が0.17㎡と画面に出ました。
拾い出し表をExcelで保存する
結論として、計測は「拾い出し表（Excel）」で、根拠の列つきの表になります。
1行が1つの計測で、列は「名称・数量・単位・計り方・図面・縮尺・根拠・注意」です。見本の面積は、根拠の列に「4点で囲んだ面積。周長 54.60 m（縮尺1/100）」と入りました。
縮尺を確かめる前に測ったものは、注意の列に「縮尺が未確認」と入ります。あとで見直すときの目印になります。CSVでも保存できます。

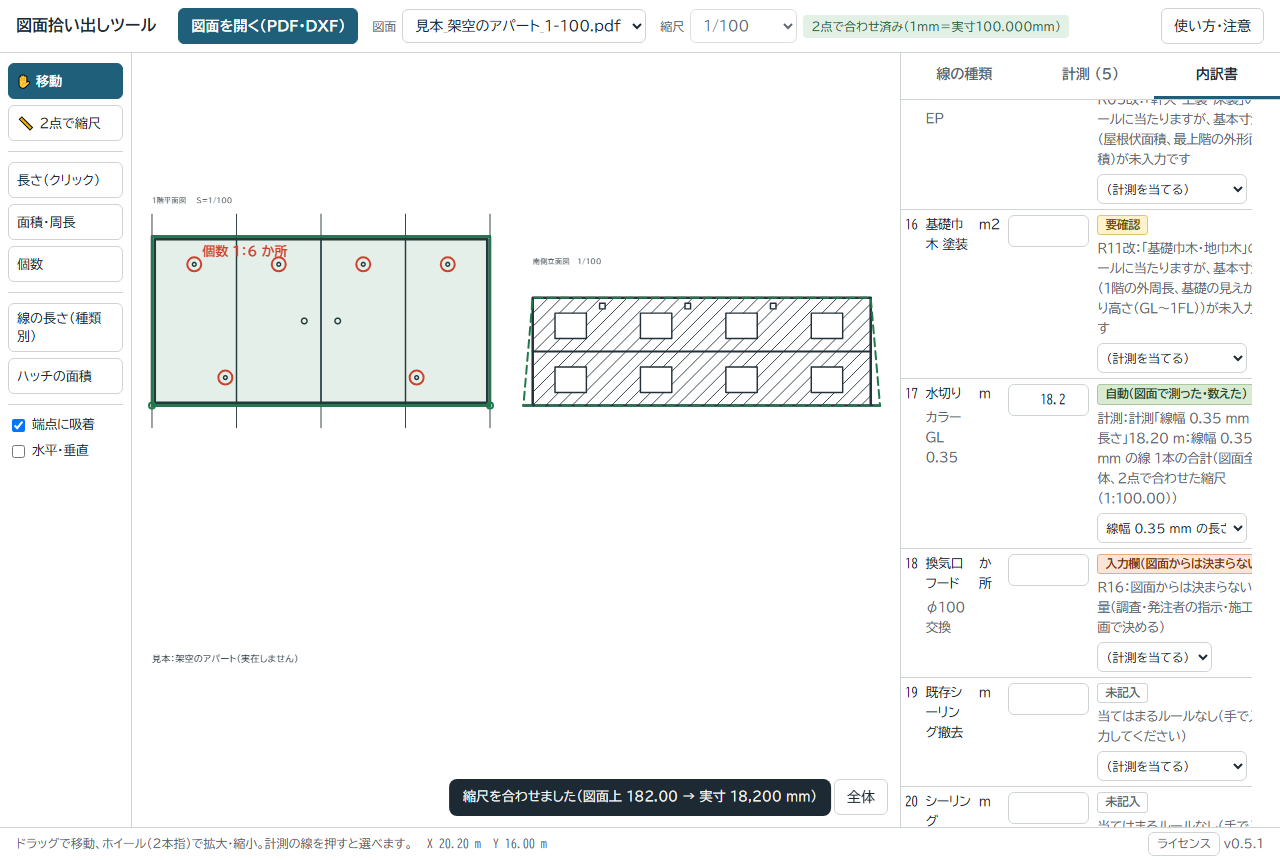

内訳書（Excel）に数量の下書きを入れる
結論として、手持ちの内訳書（xlsx）を開くと、数量欄を埋めた別のファイルを作れます。元のファイルは変えません。
使い方
- 「内訳書」タブで内訳書の xlsx を開く。全シートから名称・単位・数量の列を読みます。
- 階ごとの外周と階高、開口の面積などの基本寸法を入れる。計測を当てることもできます。
- 「下書きを作る」を押す。外壁・屋根改修のルールで数量欄を埋めます。
- 行ごとに、計測を当て直せる（例：水切りの行に「線幅0.35mmの長さ」）。
- 保存する。元の様式（書式・図形・印刷設定）はそのままです。
色の意味
| 色 | 意味 |
|---|---|
| 緑 | 図面で測った・数えた値を入れた行 |
| 白（色なし） | 図面で測った面積を当てた行 |
| 黄 | 要確認。外壁・足場など建物全体の値を入れた行は、必ず黄になる |
| 橙 | 入力欄。図面からは決まらない（交通誘導員・クレーン日数など） |
2026年10月20日に、架空の見本の内訳書（数量を入れる行14行）で試しました。結果は緑1・黄9・橙2・未記入2です。
- 緑：水切り 18.2m（線幅0.35mmの長さを当てた）。2点で縮尺を合わせる前は、黄（縮尺が未確認）でした。
- 黄：外部足場 433.6㎡、外壁の洗浄・下地・仕上げ 各298.2㎡など。外壁は「外周×階高の合計−開口」で計算した値です。
- 橙：交通誘導員、換気口フード（空欄のまま）。
- 未記入：シーリングの2行（当てはまるルールが無い）。
色付きで保存すると、末尾に「数量根拠」シートが付きます。シート名・セル番地・使ったルール・計算式が並ぶので、あとから数量の出どころを追えます。見本では36行でした。元の小計の数式（SUM）も、そのまま残りました。
提出用には「色なしで保存」を使います。色と数量根拠シートを付けずに保存し、その前に要確認・未記入などの件数を表示します。
できないこと・注意（先に確かめてください）
結論として、数量は下書きです。提出の前に、すべての行を人が確かめてください。
- 当たりは半分に届かない：ルールで当てはめた数量は、開発で確かめた改修工事（外壁・屋根）の事例でも、±5%以内に入ったのは半分に届きませんでした（開発時の試作で、初めて見る物件では4割台。Web 版で同じ率になるかは測っていません）。数量を決めるのは使う人です。
- 対象は改修工事（外壁・屋根）：ルールは外壁・屋根改修の内訳書を想定しています。新築・内装などの工種では、当たりがさらに下がる見込みです（確かめていません）。
- 読めない図面：紙をスキャンしたPDF（画像）、塗りつぶしのハッチ、DXFの自由曲線・楕円・HATCHは数量に入りません。
- 開けない内訳書：パスワード付きの xlsx、古い xls、Strict 形式の xlsx は開けません。
- Excel の確認範囲：出力はブラウザ版の Excel（Excel for the web）で開けることを確かめています。デスクトップ版の Excel は確かめていません。
- 共用のパソコン：途中経過はブラウザに自動で残ります。開いたファイル名・計測・内訳書の行名も残ります。画面から消すボタンは無いので、消すにはブラウザのサイトデータを削除してください。
途中経過は「作業を保存（.json）」で別のパソコンへ移せます。.json に図面は入らないので、移した先でも同じ図面ファイルを開きます。
よくある質問
結論として、無料・登録不要で、図面と内訳書はサーバへ送りません。ただし、利用状況の計測のための通信はあります。
無料ですか？
はい、無料です。会員登録もインストールもいりません。
図面や内訳書は外部に送られませんか？
図面と内訳書の中身は送られません。読み込みも計測も下書きも、お使いのパソコンのブラウザの中で行います。
2026年10月20日に、配布前のファイルを手元の Web サーバで開きました。見本の図面の計測、Excel の保存、内訳書の下書きと保存まで操作し、通信をすべて記録しました。外部への通信は0件でした。
ただし、公開ページ（jyouyou.info）では、利用状況を計測するために Google アナリティクスと通信します。送るのは操作の種類や件数などで、図面・内訳書の中身やファイル名は送りません。この説明は、公開ページで開いたときに最初の画面にも出ます。
ダウンロードしたHTMLでも使えますか？
使えます。このツールは1つの HTML ファイルでできていて、パソコンに置いた HTML を開いても動きます。そのときは計測もしません。
自動で内訳書が完成しますか？
完成しません。入るのは数量の下書きで、黄（要確認）と橙（入力欄）の行が多く残ります。積算の手間を減らす道具であって、積算をなくす道具ではありません。
スマホでも使えますか？
パソコンでの利用を前提に作っています。図面の上で点を押していくので、画面の広いパソコンのほうが向いています。
まとめ
結論として、CADから出した図面のPDF・DXFから数量を拾い、拾い出し表と内訳書の下書きまでを、外へ送らずに作れます。
この記事の要点
- 長さ・面積・個数・線の太さ別の延長・ハッチの面積を図面から測れる。
- 見本の図面では、面積・長さ・個数が正解と一致。ハッチの面積は約2%少なかった（2026-10-20 実測）。
- 拾い出し表は根拠の列つきの Excel。内訳書は数量を埋めた別のファイルを作り、元は変えない。
- 数量は下書き。当たりは半分に届かないので、提出前に全行を確かめる。
- 図面と内訳書はサーバへ送らない。公開ページでは利用状況だけを計測する。
